Nurkassa on basso, joka kolisee patterinputkiin ja piilottaa kauniin etupuolen näkyvistä ja tuntuu siltä, että kaatuu ihan kohta. Tarvitaan siis teline, jolla on seuraavat vaatimukset:

Täytyy toteuttaa:

• Ei reikiä kiinteään omaisuuteen
• Basso ei saa kaatua robotti-imurin puuhailusta
• Basso on helppo ottaa ja palauttaa telineeseen, myös bassoa lyhemmän henkilön toimesta

Olisi kiva toteuttaa:

• Itse tehty, mieluusti omin ja Hacklab-välinein
• Basson kanssa sama muotokieli
• Näyttää basson parhaan puolen
• Toimii vaikka basso vaihtuu isompaan
• Parametroitu malli eri kokoisille soittimille

Suunnittelu

V0

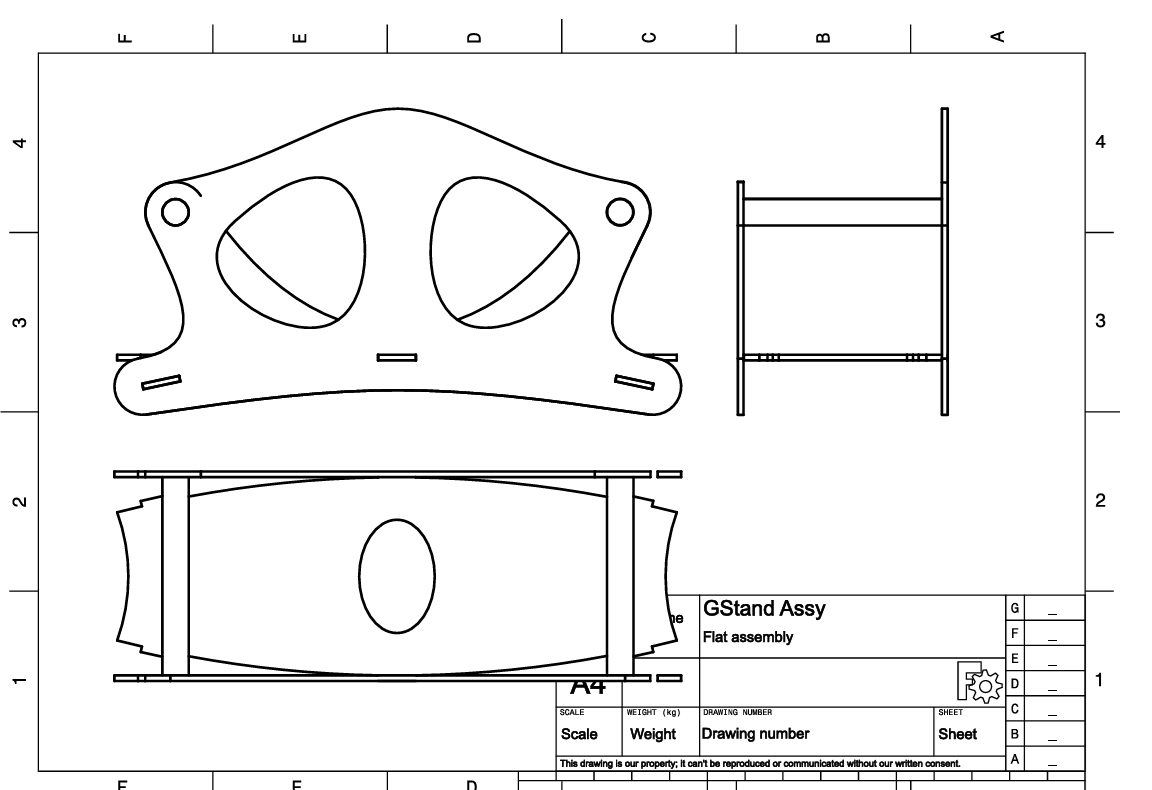

Verkkoselailun perusteella bassotelineitä on saatavilla kahden orren ratkaisuna, eli basso lepää pystyssä kahden orren päällä riittävän korkealla, jotta stakkeli ei osu maahan. Koska tehdään itse, niin pitää tehdä hienompi kuin laatikkomaiset mallit. FreeCAD:illa eka versio valmiiksi, 28mm orret pyörölistasta, etu- ja takavanerit ja väliin tukilevy reiällä, josta stakkeli menee läpi tarvittaessa. Etu- ja takalevyt tabeilla kiinni tukilevyyn.

Leikkasin ekan suunnitelman mainospahvista ja totesin, että tulee hyvin kiikkerä ja vetku teline, johon basson joutuu tähtäämään aika tarkasti.

V1

Koevedoksesta viisastuneena seuraava versio parannetuin ominaisuuksin:

• Takalevy korkeampi, niin basson voi nostaessa viedä niin taakse, että takalevy tuntuu ja sitten laskea suoraan alas.
• Kaikkiin levyihin R1200mm kaarevuussäde, niin saadaan tukeva ja jäykkä teline.

FreeCadin pelti-toolbox ei suostunut taittamaan valmiiksi leikattuja, kaarevareunaisia levyjä, joten täbien paikat piti laskea itse.  Tällä mennään!

Toteutus

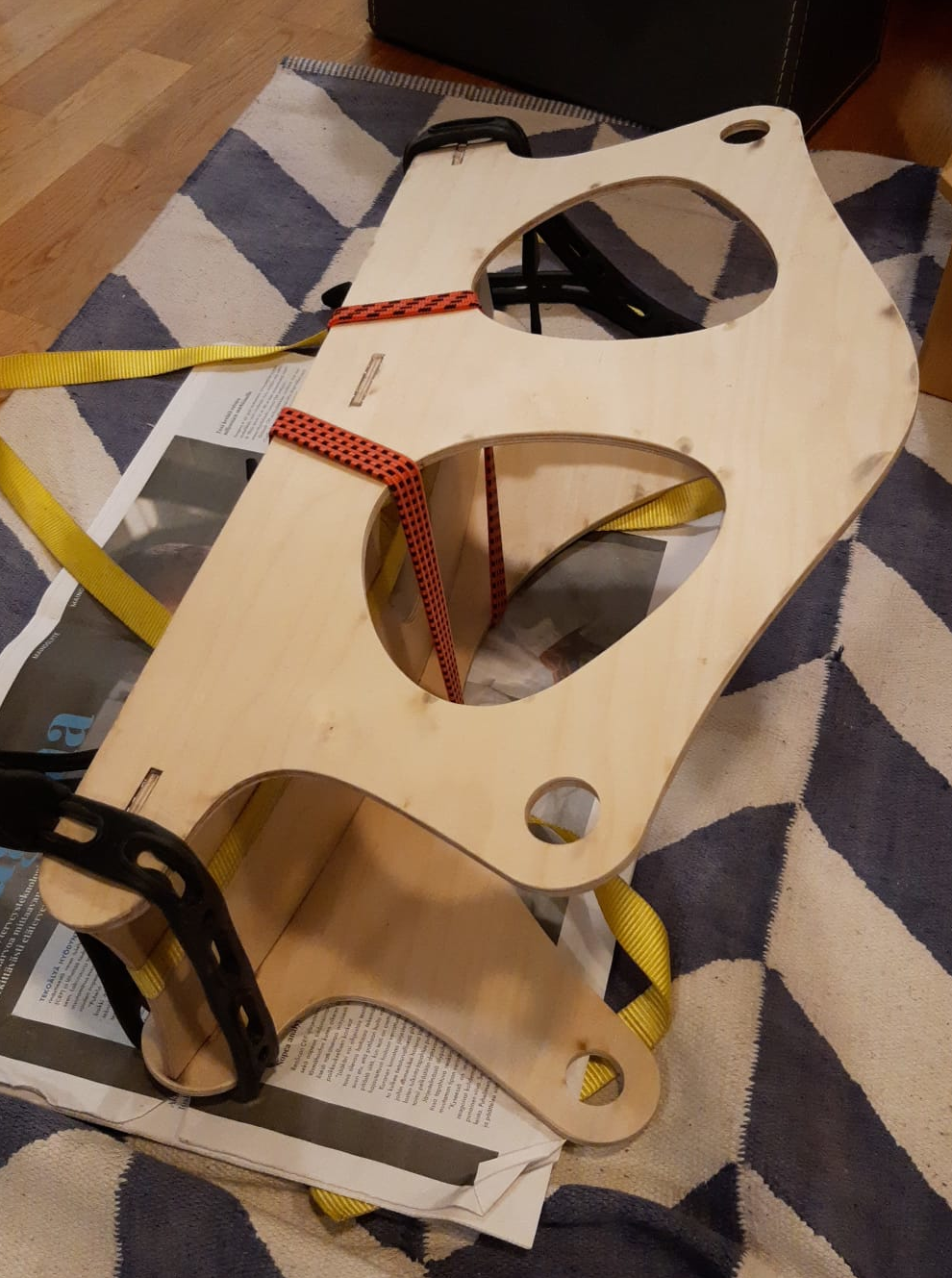

1200mmx600mm 6mm koivuvaneri laseriin (power 80% speed 800), ja valmista tuli aika helposti läbiläisten avustuksella. Laseroidut reunat piti hioa, suttasivat ja tuoksuivat aika voimakkaasti. Liimaus epoksilla yksi puoli kerrallaan ja lopuksi pyörörimat. Tässä huomasin, että ihan kohdalleen ei osunut taivutuslyhentymä, eikä etenkään muoto: vaikka paikallaan olevat täbit mahtuisivat justiinsa, niin kootessa ne pyyhkäisevät leveämmän raon, eli näin sitä oppii ja onneksi vaneritäbiä on helppo pienentää.

Epoksin kanssa liimailu oli vaikeaa, kun epoksi tuntuu olevan alkuun voiteluainetta eikä liimaa.

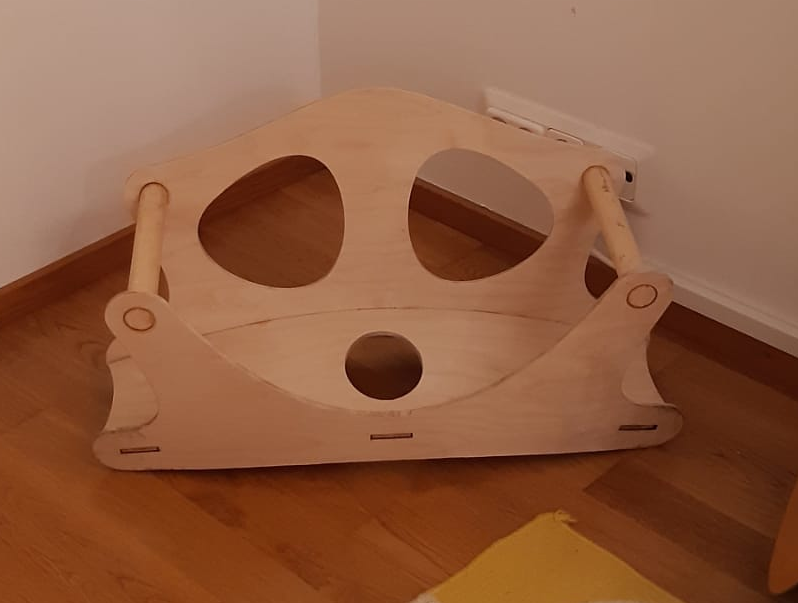

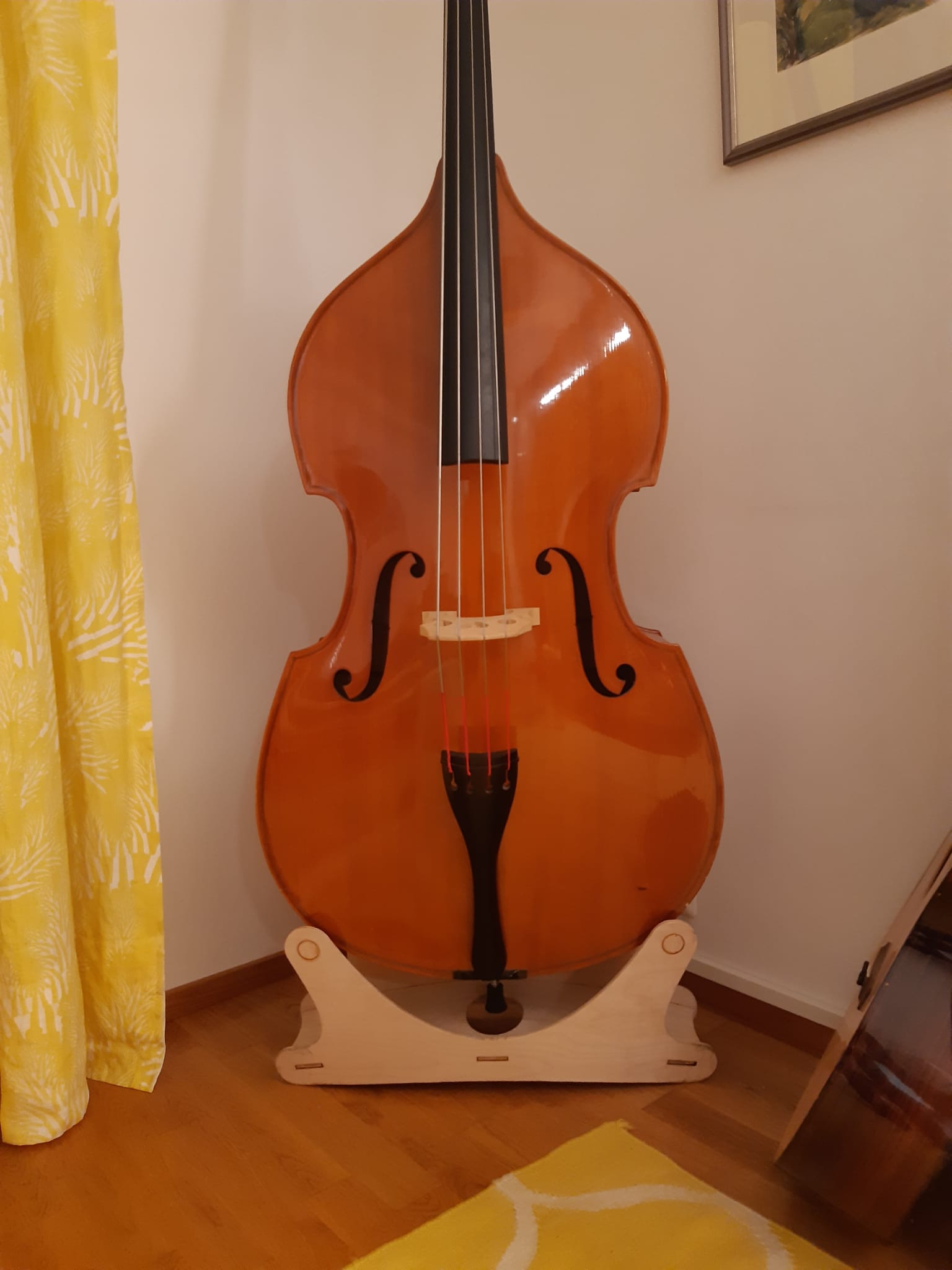

Pintakäsittely puuttuu vielä, mutta muuten mielestäni teline sointuu hyvin basson ulkoasuun.

Arvostelu 4/5

Idea oli mielestäni toimiva ja toteutus ihan hyvä, mutta parannettavaakin jäi:

• Tukilevyn reuna on leikattu kaarelle täbin ulkopuolelta myös, mutta eihän se taivu, jos ei sitä mikää kaarella pidä, eli raot jäi päihin.
• Seuraavaan versioon täbit pidemmiksi ja kiilareiällä, niin ei tarvitse liimatessa mitään suttaavia kumilankoja ja kolhivia räikkäliinoja vaan voi kiilata liimaukseen ja katkaista sitten täbit mittaan.
• Vaneriin jäi liekkijälkiä toisin paikoin. Väärät asetukset? Typpi avustinkaasuksi laseriin?
• Vähän turhankin kevyt, liikahtaa helposti kun laittaa bassoa telineeseen. Kumitassut?
• Levyjen muoto mukailee basson muotoa, mutta koska basso kapenee alapäin, ovat jalat myös kapeammalla kuin olisi mahdollista maksimileveyden puolesta. Kahteen suuntaan ei vaneri taivu näin helposti.
• FreeCadista oli erityisen tuskaisaa saada pohjalevyn dxf ulos, aina tuli kaaret kokonaisina ympyröinä. Lopulta .step->pinta->.dxf
• Siistintä ja pintakäsittely puuttuu vielä
• Tästä kun saisi FreeCad-parametroidun mallin loppuun, nyt täbit skaalautuvat jo levyn paksuuden mukaan.
